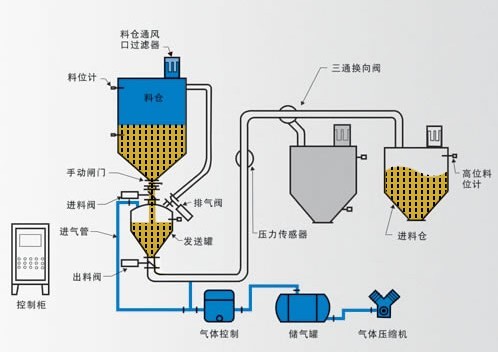

氣力輸送系統設備由四大部分組成：

       1：氣源部分

       2：氣力輸灰料封泵

       3：落灰斗及落灰管

       4：輸灰管道。

    其中氣力輸灰料封泵及落灰斗氣力輸送廠家負責。其余部分由用戶自配。料封泵由進氣部分、擴散混合室、出料部分組成。進氣部分由進氣調節閥、活動風管、調整機構、噴嘴等組成。擴散混合室由泵體、氣化裝置、上部落灰斗組成，出料部分由擴壓器（漸縮管、漸擴管）出灰短節組成。

     氣力輸灰系統裝置特點

       1、物料在密閉管道內運行，不揚塵，環境整潔。

       2、能耗低，噪音小。

       3、氣力輸送設備管道布置靈活，占地小。

       4、可遠距離輸送，達到500米以上。

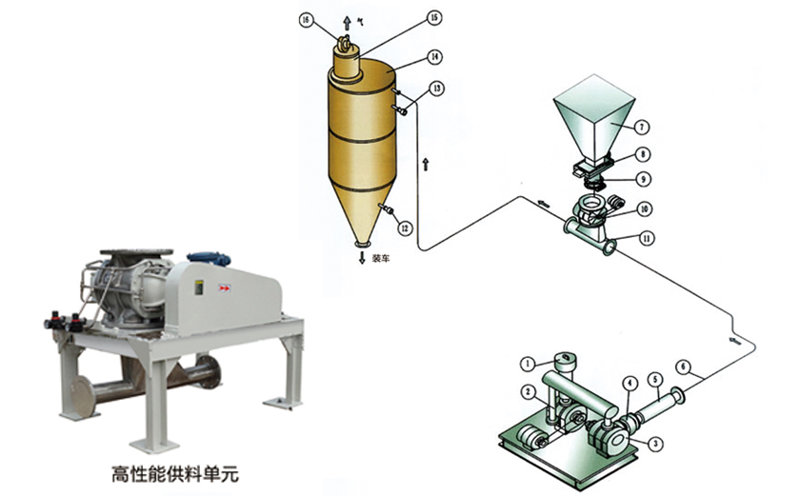

    氣力輸灰系統物料輸送由氣源來的低壓空氣，經調節閥（或減壓閥）蝶式止回閥、活動風管、噴嘴進入泵體擴散室內，當粉狀或顆粒狀物料由落料斗落下進入噴嘴與擴壓器之間的高速氣流區時，即被吹散。加之底部氣化裝置的氣化作用，使物料氣化而成懸浮狀態。此后即被高速氣流送入擴壓器的漸縮管內，流經喉部擴散管，進入輸送管路，送至所要求的卸料點，即完成送料過程。
