火電廠中粉體輸送系統的燃煤鍋爐通過燃煤發電,產生大量的煤灰渣通過輸送管道排入每一級除塵電場,當煤灰渣通過電場時,通過電場力對灰渣的作用將灰渣和空氣分高開,從而使得灰渣入下方的友斗中,實現了灰渣的收集工作。

    灰斗中的灰渣再通過氣力輸送輸灰控制系統完成對灰 渣的收集和輸送,最終將所有灰斗中的灰渣輸送到灰?guī)熘小Ｖ饕?a data-mid="71" href="http://www.shhepusi.com/">氣力輸灰的形式可以分為:濃相、稀相、正壓、微正壓、負壓等多種形式。

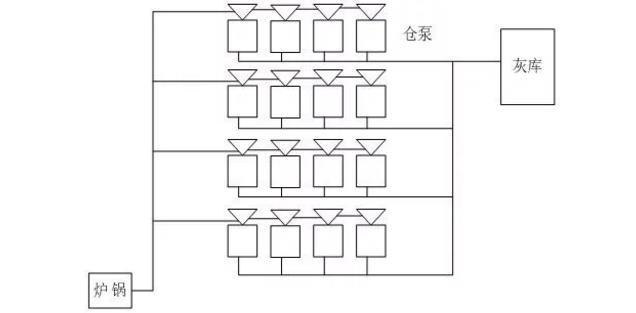

    每級電場控制16個灰斗的輸灰過程,總共有4級電廠,共64個灰頭。電場灰控制結構圖每級電場中每個倉泵的氣力輸送控制過程都是相園的,可以對其過程進行劃分階段,。

    可分為4個階段,即舍茶的進料,倉菜內孩的流化,倉黎內灰渣的排出和對倉項進行吹掃這A個階段,4個階段均由PLC控制系統執行完成；

   （1）過灰斗進入到倉泵內部。

    倉泵內部含料位計以便對進料程度進行判斷,如果料位計達到某設定位置時就要停止進料這一階段。

    倉泵進料這個階段的工作時間則是由PLC進行設 定,當設定的時間到達后就要關閉這一階段,開始進行下一階段。

    這一過程會完成對倉泵壓力的報警設置,以及及進料閥和排氣閥未打開的報警設置。

   （2）流化階段倉泵進料階段

    即進入到對倉泵內灰渣的流化過程。在這一過程中,首先要關 閉進料圓頂閥和排氣閥,此時也要保證出料圓頂閥的的關閉狀態。

    然后通過PLC輸出控制開啟進氣閥,氣源設備輸出的壓縮空氣經過流化板將空氣進行流化處理進入倉泵內,倉泵 內的鍋爐粉塵呈現流化態。

    同時倉泵內壓力信號計開始檢測,如果進氣一段時間后,壓力信號計也達到相應的要求值。

   （3）關閉進氣閥。

    完成加氣流化階段的工作,并準備跳轉到下一階段。

    如果在這一階段內,即倉泵進氣設定時間內倉泵內部壓力沒有上升到相應的要求 值,則需要完成對倉泵壓力值未達到設定值的報警設置

   （4）粉體輸送系統輸送階段

    在對倉泵內粉塵進行流化完畢后,須進行粉塵的輸送處理。在這一階段內,需要保持 進料圓頂閥和排氣閥的關閉狀態,打開出料閥,此時的進氣閥仍然是打開狀態。

    粉體輸送系統倉泵中的流化態粉塵通過出料圓頂閥和輸灰管道,輸送到灰?guī)熘腥ァ?/span>

    在這個階段中,如果倉泵內的壓力值在已設定的輸送時間內下降到正常范圍內,則完成氣力輸送系統控制對輸送階段的控制。

    如果倉泵內壓力值在設定的時間內未下降到設定值,則說明輸灰管道內出現堵塞的情況。此時必須發出管道堵塞的報警信息。在這階段內,如果灰?guī)斓牧衔挥?jì)發出料滿信號,則必須停止輸送任務,并復位所有的設備。

  （5）吹掃階段

    在完成粉體輸送系統對倉泵流化態的粉塵輸送任務時,立即開始對倉泵的吹掃任務,此階段倉泵的所有閥門的開關狀態都和輸送階段的狀態一致,并打開主進氣閥,開始對倉泵進行更強力的清掃任務,直到設定的吹掃時間完成后。

    若未發生異常報警則跳轉到階段一即開始下個周期的循環什分,依次進行4個階段的控制任務。如果倉泵內壓力值在設定的時間內未下降到設定值,則說明輸灰管道內出現堵壅的情況。
